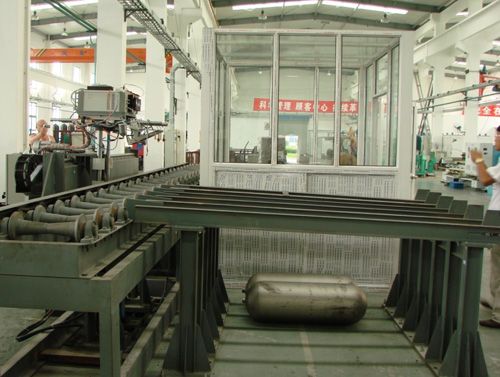

為了保證高壓鋼瓶產品質量，世界上各先進工業國家的技術標準中都明確規定高壓鋼瓶在出廠前要進行超聲波探傷。 本設備是由超聲波探傷儀，微機控制部分、步進機構、新型探頭及其隨動機構和打標機組成。探傷靈敏度完全滿足GB5777— 86和JB1151—73的規定。探測一只鋼瓶時間約一分鐘。有傷時除聲、光報警外并在傷處進行硬標記，其標記位置在圓周方向弧長偏差小于5mm，整個探傷工藝完全由微機自動地進行管理和控制。探傷結果由打印機打印出來。

高壓鋼瓶探傷檢測儀器

高壓鋼瓶探傷工藝

高壓鋼瓶熱處理后，經噴丸清除表面氧化鐵皮，送入自動超聲波探傷機前的上料臺架上，準備接受探傷。探傷開始，鋼瓶被上料步進機送到托輥上。此時瓶肩，瓶咀探頭在氣缸的推動下，到達探傷的位置，同時瓶底在氣缸的帶動下也到達探傷的位置。鋼瓶在托輥的帶動下勻速旋轉。瓶咀，瓶肩、瓶底探頭對鋼瓶的相應部位進行探傷。瓶咀采用噴流探頭及相應的隨動機構，以克服瓶咀偏心的影響，保證探傷條件的穩定。

高壓鋼瓶探傷儀器優點

1.高壓鋼瓶整體在線超聲波自動探傷系統完全滿足GB5777—86和JB1151—73的規定 。

2.設備中八通道超聲波探傷儀、微機控制部分 、新型探頭及其隨動機構 、 自動標記機構等，性能穩定，運行可靠 。

3.探傷靈敏度高、 穩定可靠，探傷準確率達99.52以上 。

4.對缺陷標記清楚 ，不易混淆，缺陷垃置誤差周向弧長小于5mm。

5.探傷工藝合理、 自動化程度高。
